Bessey TG50S14 - Tornillo de apriete con mango de madera Bessey TG 500/140

No puede faltar en ningún taller de carpintería

Las abrazaderas de fundición maleable tienen soportes de sujeción fundidos que están templados. En el caso del hierro fundido, el templado se refiere al recocido a largo plazo a temperaturas entre 700 °C y 1050 °C para mejorar las propiedades mecánicas (resistencia, tenacidad). El resultado es una fundición maleable. Esto hace que la abrazadera sea inflexible e ideal para aplicaciones que requieren una sujeción potente y rígida, por ejemplo, al encolar madera maciza. Unas pocas vueltas del husillo permiten aumentar rápidamente la fuerza de sujeción. El usuario siente inmediatamente la resistencia y, por lo tanto, sabe exactamente cuánto más hay que apretar la abrazadera para asegurarla. BESSEY ofrece una amplísima gama de abrazaderas de fundición maleable. Entre ellas se incluye el clásico sin rival desde 1936: la abrazadera de tornillo TG original de fundición maleable con brazos de sujeción reforzados con eje, carril de perfil hueco único fabricado con acero de calidad BESSEY y protección antideslizante integrada para una máxima seguridad.

Descripción:

• Fuerza de apriete hasta 6.000 N
• Empuñadura de madera ergonómica
• Platillos de apriete intercambiables sin necesidad de herramientas (a partir de alcance de 80 mm)
• Con topes plásticos protectores desmontables en las mordazas
• Pletina de perfil hueco resistente con estriado anti­deslizamiento
• Seguro antideslizamiento BESSEY (a partir de alcance de 80 mm)

Ventajas:

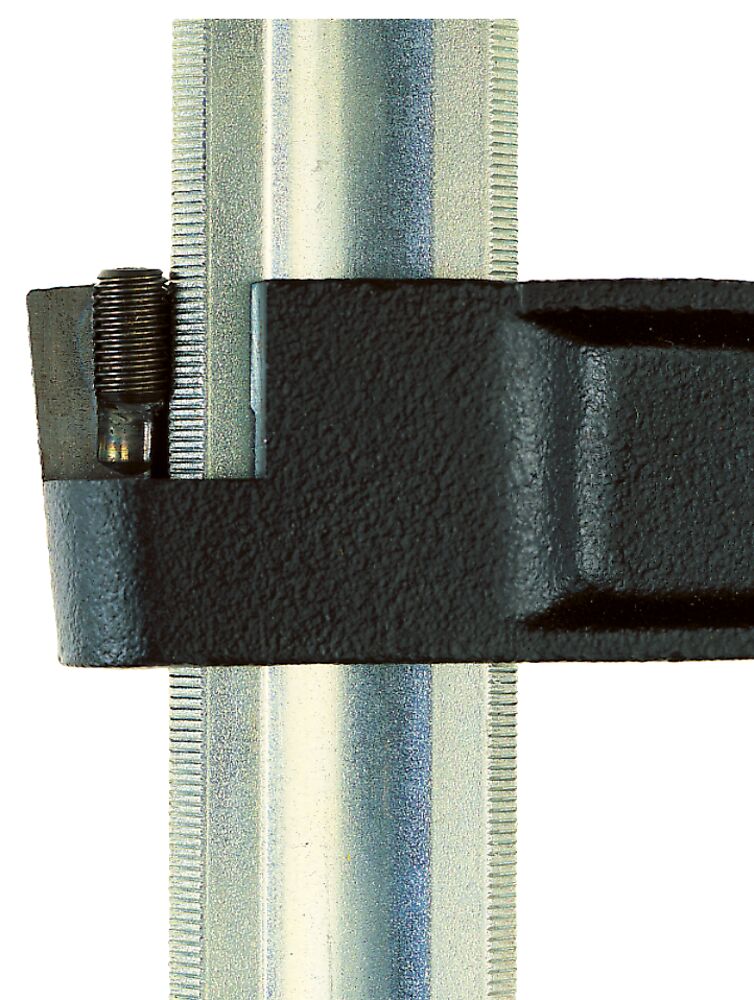

• Seguro antideslizante BESSEY — El seguro antideslizante integrado de BESSEY ofrece una seguridad máxima durante la sujeción (disponible en modelos a partir de 80 mm de alcance). Un tornillo prisionero en la mordaza móvil encaja en el estriado de la barra, evitando que se suelte o se deslice.
• Mordazas de fundición maleable reforzadas — Tanto la mordaza fija como la móvil están fabricadas en fundición de acero maleable de alta calidad y reforzadas con nervios. El revestimiento protege contra la corrosión y los característicos nervios proporcionan un refuerzo eficaz frente a la torsión.
• Pletina de perfil hueco de alta calidad — La pletina de perfil hueco de BESSEY de nuestra propia trefilería se ha optimizado para su uso en tornillos de apriete. El estriado a seis caras evita además el deslizamiento la mordaza móvil.
• Platillo de apriete intercambiable — Para un mejor servicio el platillo de apriete puede cambiarse sin necesidad de usar ningún tipo de herramienta, fácil y rápidamente.

Características Técnicas:

• Apertura: 500 mm
• Alcance: 140 mm
• Pletina: 32x10 mm
• Peso ca.: 2,615 kg
• VPE: 5 uds.
• YouTube Video:

Aplicación:

• Trabajos de ebanistería y montaje de muebles
• Carpintería y construcción con madera
• Montaje de cocinas y comercios
• Construcción de estructuras
• Trabajos de interior
• Bricolaje
• Sujeción fuerte y rígida

Material / Superficie:

• Parte superior e inferior de fundición maleable reforzada, con recubrimiento de polvo
• Riel de perfil hueco de acero, estirado en frío, galvanizado
• Husillo con rosca trapezoidal de acero enrollado, pavonado
• Asa de madera, con barniz al agua
• Placa de presión de acero, prensado en frío, galvanizado
• Protectores plásticos desmontables

Instrucciones de cuidado:

• Se requiere un mantenimiento regular: solo así estará seguro de una sujeción firme (sin deslizamiento de la mordaza móvil)
• Limpiar la pletina con disolvente
• Mantener los rieles siempre libres de grasa, aceite o restos secos de cola, ceras o antiadherentes que contengan silicona
• Limpiar el estriado de la pletina con un cepillo metálico
• Limpiar regularmente el husillo y aplicarle aceite
• Si la parte inferior resbala, gire el tornillo prisionero 1/4 de vuelta más (solo TG, KRE, KREV)
• Limpiar regularmente la placa de presión y aplicarle aceite

Advertencias de peligro:

• Utilice el producto únicamente en su estado original.
• Utilice el producto únicamente conforme al uso esperado. El uso incorrecto puede dar lugar a daños personales o materiales.
• Utilice anteojos de seguridad para protegerse los ojos.
• Utilice guantes de trabajo o de montaje para protegerse las manos.
• Utilice botas de seguridad para protegerse los pies.
• El mango debe estar siempre libre de aceite y grasa para evitar que resbale.
• Mantenga el producto alejado de los niños.
• Tragarse las piezas pequeñas o introducirlas en orificios del cuerpo supone un grave riesgo.
• Antes de cada uso, compruebe la ausencia de daños en el producto y el perfecto funcionamiento de todas las piezas móviles.
• Un producto dañado no debe utilizarse.
• Observar las instrucciones de cuidado de cada producto - véase www.bessey.de.
• Utilice sólo repuestos originales de BESSEY.
• La herramienta de sujeción no debe utilizarse para trabajos de elevación o tracción o para apoyar objetos.
• La herramienta de sujeción no debe utilizarse para asegurar cargas durante el transporte.
• La herramienta de sujeción sólo se debe tensar manualmente sin utilizar ningún tipo de ayuda.
• La herramienta de sujeción no debe utilizarse para el montaje permanente.
• Compruebe regularmente el funcionamiento del seguro final de los sargentos.
